PV発電は,天候の変化や時間帯による日射量変化の影響を受けやすく,発電の出力変動が大きいという特徴があります. 例えば,晴天日の日中などは需要を上回る発電をすることがある一方で,日没後の需要ピーク時にはほとんど電力が得られずPV発電を活用することができません. このため,需要がピークを迎える時間帯には,小容量火力や揚水などの調整用電源による発電量を増やさなければならず,電力システム全体を運用する際に効率が悪くなってしまいます.

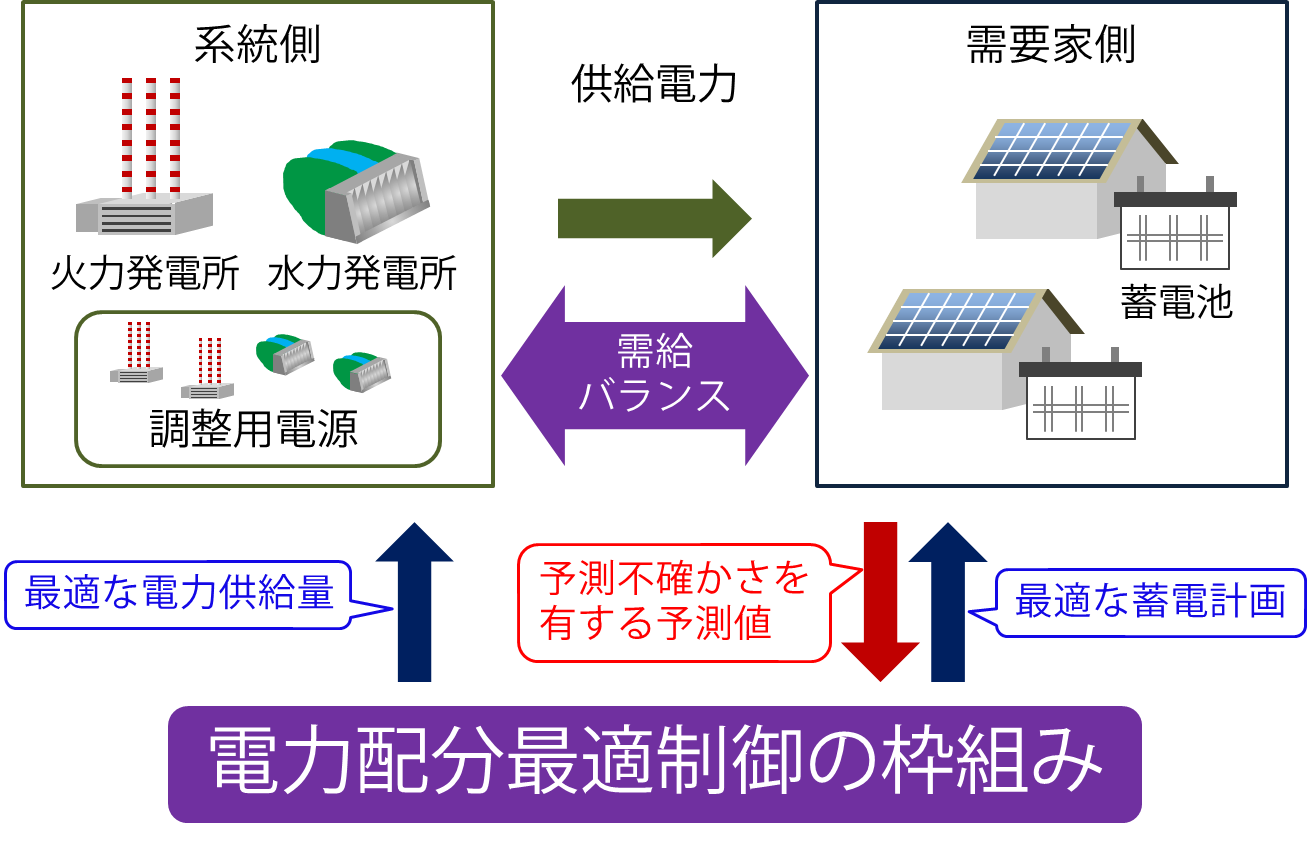

そこで,本研究では,つぎのような電力を最適に配分する枠組みを考えています. まず,蓄電池によって余剰な電力を蓄電できる状況を想定します. この想定のもとで,スマートメーターなどの情報通信端末を用いて,各需要家が日ごとのPV発電予測値および需要予測値を系統側へ送ります. つぎに,系統側はこの予測値を基に最適な調整用電力の供給量および蓄電計画を算出して各需要家へ配分します. これによって,i)PV発電を最大限活用し(環境性),ii)調整用電源を最小限に抑える(経済性)という2つの要件を満たしながら需給バランスを実現することを目指します. その際,二次計画問題をモデル予測制御の手法で解くことにより,予測値を用いた最適な蓄電計画の算出を行います. 本研究では,電力配分最適制御の理論的な枠組みの構築,並びに,予測値に含まれる不確かさの許容などを主なテーマとし,意欲的に取り組んでいます.
調整用火力コスト最小化に向けた不確かな太陽光発電予測に基づく蓄電池の充放電計画

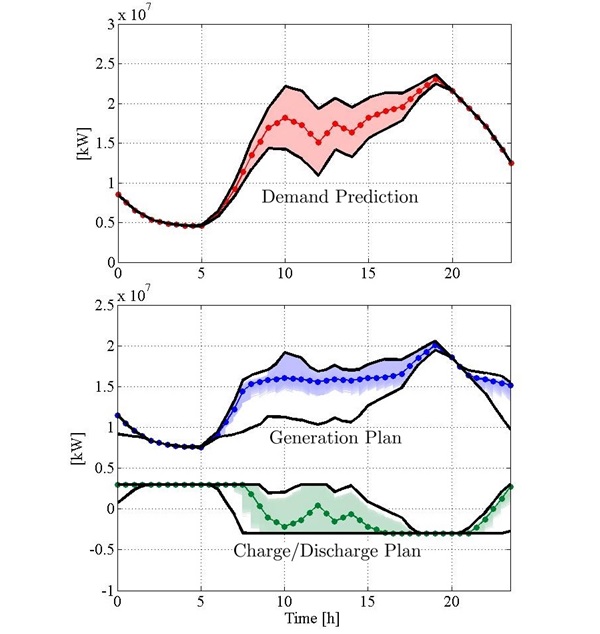

上述のように,大規模なPV発電設備と蓄電設備が導入された場合には,それらの発電電力に加えて,PV発電電力や蓄電池による充放電電力を考慮し,需給の均衡を図る必要があります. しかしながら,PV発電電力や需要電力の予測値(PV・需要予測値)に存在する不確かさ(予測誤差)を陽に考慮した発電計画や充放電計画に関する研究は見当たりません. そこで,本研究では,図中の赤い領域で示されるように,予測誤差を予測の信頼区間(特定の確率で実現し得るPV・需要予測値の集合)として定式化し, 発電機の予備力と蓄電池の充放電電力を同時に用いて予測誤差を補償する配分問題を考えます.
ここでは,発電機と蓄電池によって予測誤差を補償する配分問題を,発電機の燃料費最小化問題に基づき定式化します. より具体的には,PV・需要予測値の集合に含まれる任意の要素(すべてのPV・需要予測値)を考え,最適化問題の解(最適な発電電力および充放電電力)が取り得る範囲の上下限値を求める問題として定式化します. ここで得られる最適な発電電力の上下限値は,実現され得るすべての予測値に対応が可能な,発電機の予備力の大きさに相当します. しかしながら,この問題は連続値の変動パラメータ(PV・需要予測値)を含む最適化問題であり,最適解を精度よく近似することは必ずしも容易ではありません. これに対して,本研究では,区間解析手法に基づき,変動パラメータに関する最適解の単調性を解析することによって,この問題に対する効果的な解法を与えています. この解法は,有限回の試行によって,最適解の上下限値が厳密に求められることに特長があります. ここで得られた上下限値は,図中の青および緑の領域の境界として示されています.
参考文献
- Masakazu Koike, Takayuki Ishizaki, Nacim Ramdani, Jun-ichi Imura,"Optimal Scheduling of Storage Batteries and Power Generators Based on Interval Prediction of Photovoltaics -Monotonicity Analysis for State of Charge-," IEEE Control Systems Letters (L-CSS), Vol.4, Issue 1, pp.49-54, 2020
- Jun-ichi Imura, Control of Large-Scale Network Systems for Societal System Design, 12th Asian Control Conference (Plenary講演) 2019
- Jun-ichi Imura, Large-Scale Network Control for Societal System Design, 19th International Conference on Control, Automation, and Systems (ICCAS)(Plenary講演)2019
- 井村順一,原 辰次 編著, 次世代電力システム設計論 ―再生可能エネルギーを活かす予測と制御の調和―, オーム社, 2019
- 井村順一,原 辰次 編著,"太陽光発電のスマート基幹電源化~AI/IoTによるスマートアグリケーションがもたらす未来の電力システム," 日刊工業新聞社, 2019
- Tomonori Sadamoto, Takayuki Ishizaki, Jun-ichi Imura,"Distributed Design of Smart Grids for Large-Scalability and Evolution," Springer Verlag, pp.117-128, 2019
- Hampei Sasahara, Takayuki Ishizaki, Tomonori Sadamoto, Taisuke Masuta, Yuzuru Ueda, Hideharu Sugihara, Nobuyuki Yamaguchi, Jun-ichi Imura,"Damping performance improvement for PV-integrated power grids via retrofit control," IFAC Control Engineering Practice, Vol.84, pp.92-101, 2019
- Tomonori Sadamoto, Aranya Chakrabortty, Takayuki Ishizaki, Jun-ichi Imura,"Dynamic Modeling, Stability, and Control of Power Systems with Distributed Energy Resources," IEEE Control Systems Magazine, Vol.39, Issue 2, pp.34-65, April, 201
- Youngchae Cho, Takayuki Ishizaki, Nacim Ramdani, Jun-ichi Imura, Box-Based Temporal Decomposition of Multi-Period Economic Dispatch for Two-Stage Robust Unit Commitment, IEEE Transactions on Power Systems, Vol. 34, Issue 4, pp. 3109-3118, 2019
- Tomonori Sadamoto, Aranya Chakrabortty, Takayuki Ishizaki, Jun-ichi Imura,"Retrofit Control of Wind-Integrated Power Systems," IEEE Transactions on Power Systems, Vol.33, Issue 3, pp. 2804-2815, May 2018
- Takayuki Ishizaki, Aranya Chakrabortty, Jun-ichi Imura,"Graph-Theoretic Analysis of Power Systems," Proceedings of the IEEE, Vol.106, Issue 5, pp.931-952, May 2018
- Masakazu Koike, Takayuki Ishizaki, Nacim Ramdani, Jun-ichi Imura,"Optimal Scheduling of Storage Batteries and Thermal Power Plants for Supply-Demand Balance," Control Engineering Practice, Vol.77, pp.213-224, August, 2018
- Takahiro Sasaki, Jindan Cui, Yuzuru Ueda, Masakazu Koike, Takayuki Ishizaki and Jun-ichi Imura, "Linear combination of day-ahead charge/discharge scheduling toward multi objective analysis of energy management system," Japanese Journal of Applied Physics, Vol. 57, No. 8S3, pp. 08RH02-1 – 08RH02-6, August 2018
- Jindan Cui, Takahiro Sasaki, Yuzuru Ueda, Masakazu Koike, Takayuki Ishizaki, Jun-ichi Imura, "Day-ahead allocation of planned power flow and real-time operation method for residential houses with photovoltaic and battery for maximum use of distributed batteries," Japanese Journal of Applied Physics, Vol. 57, No. 8S3, pp. 08RH03-1 – 08RH03-8, August 2018
- Taisuke Masuta, Yoshihiro Tagawa, Masakazu Koike, Takayuki Ishizaki, Jun-ichi Imura, Joao Gari da Silva Fonseca Junior, Takashi Oozeki, Akinobu Murata, Power System Operation with Battery Charge/Discharge Scheduling Based on Interval Analysis, Journal of International Council on Electrical Engineering, Vol. 1, No. 8, Apr. 2016
- Tomonori Sadamoto, Takayuki Ishizaki, Masakazu Koike, Yuzuru Ueda, Jun-ichi Imura, Spatiotemporally multiresolutional optimization towards supply-demand-storage balancing under PV prediction uncertainty, IEEE Transactions on Smart Grid (TSG), Vol. 6, No. 2, pp. 853-865, 2015
- Takayuki Ishizaki, Masakazu Koike, Nacim Ramdanid, Yuzuru Ueda, Taisuke Masuta, Takashi Oozeki, Tomonori Sadamoto, Jun-ichi Imura, Interval quadratic programming for day-ahead dispatch of uncertain predicted demand, Automatica, Vol. 64, pp. 163-173, Nov. 2015
- Takayuki Ishizaki, Tomonori Sadamoto, Jun-ichi Imura, Hierarchical Distributed Stabilization of Power Networks, The European Physical Journal Special Topics on Resilient power grids and extreme events, 2014.
- 武藤生磨, 井村順一, 植田譲, 石崎孝幸: 大量導入された太陽光発電を含む電力ネットワークの階層型電力配分制御, 第13回計測自動制御学会制御部門大会, PS-035, 2013.
- Jun-ichi Imura, Yuzuru Ueda, Ikuma Muto, Takayuki Ishizaki: Toward Optimal Dispatch Control of Huge-Scale Power Systems under Prediction Uncertainty of Photovoltaic Power Generation, 第13回計測自動制御学会制御部門大会, 7F1-2, 2013.
